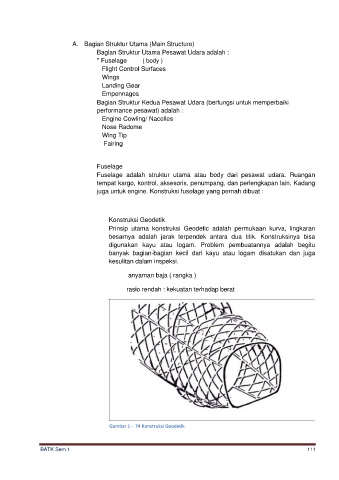

P. 136
A. Bagian Struktur Utama (Main Structure)
Bagian Struktur Utama Pesawat Udara adalah :
* Fuselage ( body )
Flight Control Surfaces
Wings
Landing Gear
Empennages
Bagian Struktur Kedua Pesawat Udara (berfungsi untuk memperbaiki
performance pesawat) adalah :
Engine Cowling/ Nacelles
Nose Radome
Wing Tip
Fairing
Fuselage
Fuselage adalah struktur utama atau body dari pesawat udara. Ruangan
tempat kargo, kontrol, aksesoris, penumpang, dan perlengkapan lain. Kadang
juga untuk engine. Konstruksi fuselage yang pernah dibuat :
Konstruksi Geodetik
Prinsip utama konstruksi Geodetic adalah permukaan kurva, lingkaran
besarnya adalah jarak terpendek antara dua titik. Konstruksinya bisa
digunakan kayu atau logam. Problem pembuatannya adalah begitu
banyak bagian-bagian kecil dari kayu atau logam disatukan dan juga
kesulitan dalam inspeksi.
anyaman baja ( rangka )
rasio rendah : kekuatan terhadap berat
Gambar 1 - 74 Konstruksi Geodetik
BATK Sem 1 111
