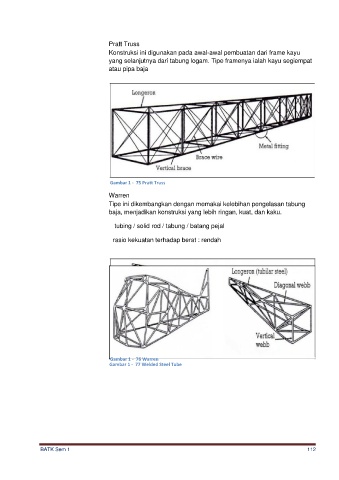

Pratt Truss
Konstruksi ini digunakan pada awal-awal pembuatan dari frame kayu
yang selanjutnya dari tabung logam. Tipe framenya ialah kayu segiempat
atau pipa baja
Gambar 1 - 75 Pratt Truss
Warren
Tipe ini dikembangkan dengan memakai kelebihan pengelasan tabung
baja, menjadikan konstruksi yang lebih ringan, kuat, dan kaku.
tubing / solid rod / tabung / batang pejal
rasio kekuatan terhadap berat : rendah
Gambar 1 - 76 Warren
Gambar 1 - 77 Welded Steel Tube
