Elevator (yang menempel pada horizontal stabilizer)
Elevator, bidang kemudi yang menempel pada horizontal stabilizer,
mengontrol gerakan pesawat sekitar sumbu lateral. Gerakan ke
depan dari tongkat kendali menggerakkan elevator ke bawah, dan
pesawat menukik, tetapi bila pilot menarik tongkat kendali ke
belakang, pesawat akan menaik. Kebanyakan pesawat, derajat
elevator naik, lebih besar daripada elevator turun.

Beberapa pesawat model terakhir, horizontal stabilizer dan elevator
dikombinasikan menjadi satu bidang dikenal sebagai controllable
horizontal atau horizontal stabilizer yang bisa diatur. Tipe ini
dioperasikan untuk mengontrol sekitar sumbu lateral melalui aksi
tongkat normal, dan hal ini memberikan karakteristik penerbangan
yang lebih baik dan maneuver yang lebih mudah pada pesawat
dengan kecepatan transonik.

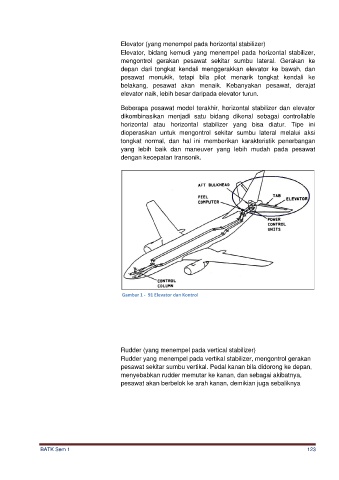

Gambar 1 - 91 Elevator dan Kontrol

Rudder (yang menempel pada vertical stabilizer)
Rudder yang menempel pada vertikal stabilizer, mengontrol gerakan
pesawat sekitar sumbu vertikal. Pedal kanan bila didorong ke depan,
menyebabkan rudder memutar ke kanan, dan sebagai akibatnya,
pesawat akan berbelok ke arah kanan, demikian juga sebaliknya
