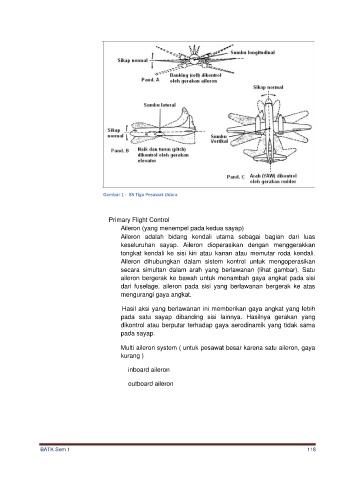

Gambar 1 - 85 Tiga Pesawat Udara

Primary Flight Control
Aileron (yang menempel pada kedua sayap)
Aileron adalah bidang kendali utama sebagai bagian dari luas
keseluruhan sayap. Aileron dioperasikan dengan menggerakkan
tongkat kendali ke sisi kiri atau kanan atau memutar roda kendali.
Aileron dihubungkan dalam sistem kontrol untuk mengoperasikan
secara simultan dalam arah yang berlawanan (lihat gambar). Satu
aileron bergerak ke bawah untuk menambah gaya angkat pada sisi
dari fuselage, aileron pada sisi yang berlawanan bergerak ke atas
mengurangi gaya angkat.

Hasil aksi yang berlawanan ini memberikan gaya angkat yang lebih
pada satu sayap dibanding sisi lainnya. Hasilnya gerakan yang
dikontrol atau berputar terhadap gaya aerodinamik yang tidak sama
pada sayap.

Multi aileron system ( untuk pesawat besar karena satu aileron, gaya
kurang )

inboard aileron

outboard aileron

BATK Sem 1 118
