assembly terdiri atas :
Pulley assembly
Cable drum installations
Turn buckle untuk menyetel tegangan kabel, batang turn buckle
dibuat dengan kedua ujung bagian dalamnya berulir satu berulir kiri
dan satunya lagi berulir kanan. Setelah turn buckle disetel, kemudian
dipaten dengan kawat pengaman.
Pengatur ketegangan kabel (cable tension regulator) digunakan pada
beberapa sistem kontrol penerbangan, sebab ada perbedaan
pemuaian antara struktur pesawat udara yang terbuat dari aluminium
dengan kabel kontrol dari baja. Beberapa pesawat udara besar
dilengkapi pengatur tegangan dalam sistem kabel kontrol untuk
menjaga secara otomatis tegangan kabel yang diberikan.
Unit terdiri atas per tekan dan mekanisme pengunci yang
memungkinkan per membetulkan sistem hanya ketika sistem kabel
dalam keadaan netral

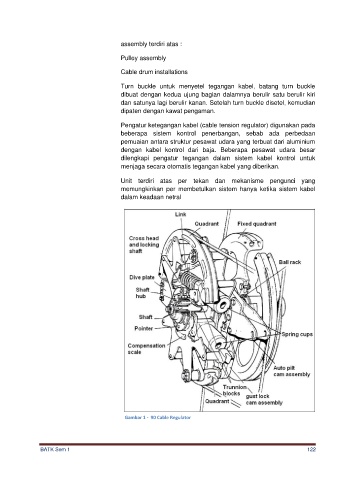

Gambar 1 - 90 Cable Regulator
