Horizontal Stabilizer
Bentuk identik dengan wing (spar, rib, stringer, skin)
Fix / moveable
Untuk longitudinal stability
→
Pada pesawat besar dapat digunakan sebagai fuel tank
Tempat elevator
Vertical Stabilizer
Identik dengan wing
Symetrical airfoil
Fix surface
Directional stability
Tempat engine
Tempat rudder
Tail Cone
Identik dengan fuselage (unpressure area)
Tetap / fix (dalam penerbangan)
Arah aliran udara pada sumbu longitudinal
Tempat APU (Auxialliary Power Unit)
Rem kecepatan (ontoh pesawat Foker 28)
B.

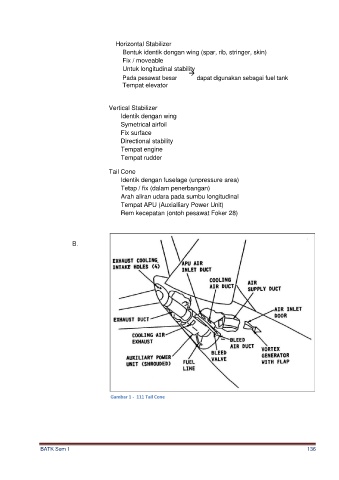

Gambar 1 - 111 Tail Cone
