Bagian Struktur Kedua (Secondary Structure)

Engine Cowling/Nacelles
Nacelles atau pods berbentuk streamline digunakan untuk pesawat multi
engine terutama untuk rumah engine. Berbentuk bulatan atau spherical dan
biasanya berada di atas, di bawah atau di depan bagian sayap, atau bagian
belakang dari fuselage. Jika pesawat mempunyai satu engine, biasanya
dipasang di depan atau di belakang fuselage.

Nacelle atau pod terdiri atas skin, cowling, structural member, firewall dan
engine mounts. Skin dan cowling menutupi bagian luar dari nacelle, biasanya
terbuat dari lembaran paduan aluminium, baja tahan karat, magnesium, atau
titanium. Nacelle atau pod juga ada firewall yang memisahkan engine dengan
pesawat. Biasanya terbuat dari lembaran baja tahan karat atau lembaran
titanium.

Engine Mount
Engine mount biasanya dipasang pada firewall, dan engine dipasang
dengan mur, baut, dan peredam getaran atau pad. Engine mount adalah
rangka yang mendukung dan memegang engine pada fuselage atau
nacelle. Engine mount didisain untuk kondisi pemasangan tertentu,
seperti tempat dan metoda pemasangan, biasanya dikonstruksi sebagai
unit tunggal yang bisa dilepas secara cepat dan mudah dari struktur.
Didisain sehingga engine dan perlengkapannya bisa dilakukan untuk
pemeriksaan dan pemeliharaan. Pada pesawat modern, engine mount,
engine, dan perlengkapannya, dilepas single, komplit, power unit
assembly, yang dikenal sebagai unit Q.E.C. (Quick Engine Change).
Sistem ini membuat pemeliharaan dan overhaul lebih sederhana begitu
juga waktu yang lebih singkat untuk ganti engine.

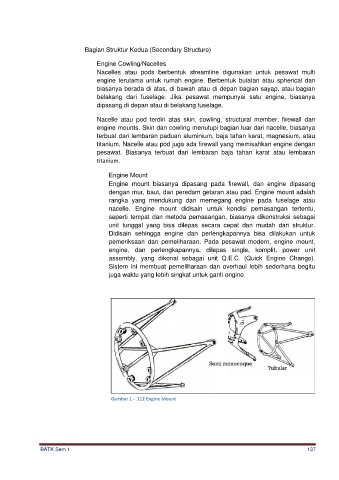

Gambar 1 - 112 Engine Mount
