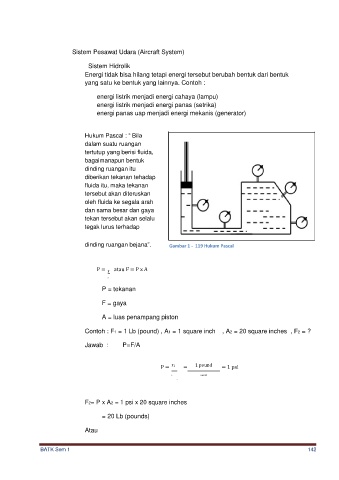

Page 167 - Batk-Semester-1 kls 10

Sistem Pesawat Udara (Aircraft System)

Sistem Hidrolik

Energi tidak bisa hilang tetapi energi tersebut berubah bentuk dari bentuk
yang satu ke bentuk yang lainnya. Contoh :

energi listrik menjadi energi cahaya (lampu)
energi listrik menjadi energi panas (setrika)
energi panas uap menjadi energi mekanis (generator)

Hukum Pascal : “ Bila
dalam suatu ruangan
tertutup yang berisi fluida,
bagaimanapun bentuk
dinding ruangan itu
diberikan tekanan tehadap
fluida itu, maka tekanan
tersebut akan diteruskan
oleh fluida ke segala arah
dan sama besar dan gaya
tekan tersebut akan selalu
tegak lurus terhadap

dinding ruangan bejana”. Gambar 1 - 119 Hukum Pascal

P = F atau F = P x A

A
P = tekanan

F = gaya

A = luas penampang piston

Contoh : F1 = 1 Lb (pound) , A1 = 1 square inch , A2 = 20 square inches , F2 = ?

Jawab : P=F/A

P = = 1 pound = 1 psi
F1

A 1 square inch
1

F2= P x A2 = 1 psi x 20 square inches

= 20 Lb (pounds)

Atau
