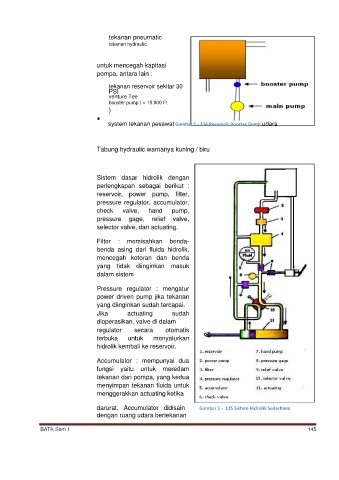

Page 170 - Batk-Semester-1 kls 10

tekanan pneumatic
tekanan hydraulic

untuk mencegah kapitasi
pompa, antara lain :

tekanan reservoir sekitar 30
PSI
venture Tee
booster pump ( > 15.000 Ft
)
▪
system tekanan pesawat Gambar 1 - 124 Reservoir Booster Pump udara

Tabung hydraulic warnanya kuning / biru

Sistem dasar hidrolik dengan
perlengkapan sebagai berikut :
reservoir, power pump, filter,
pressure regulator, accumulator,
check valve, hand pump,
pressure gage, relief valve,
selector valve, dan actuating.

Filter : memisahkan benda-
benda asing dari fluida hidrolik,
mencegah kotoran dan benda
yang tidak diinginkan masuk
dalam sistem

Pressure regulator : mengatur
power driven pump jika tekanan
yang diinginkan sudah tercapai.

Jika actuating sudah
dioperasikan, valve di dalam

regulator secara otomatis
terbuka untuk menyalurkan
hidrolik kembali ke reservoir.

Accumulator : mempunyai dua
fungsi yaitu untuk meredam
tekanan dari pompa, yang kedua
menyimpan tekanan fluida untuk
menggerakkan actuating ketika

darurat. Accumulator didisain Gambar 1 - 125 Sistem Hidrolik Sederhana
dengan ruang udara bertekanan
