F1 F2 A2 20
= → F = F x = 1 x = 20 Lb (pounds)

1 1
A A 2 A

1 2 1

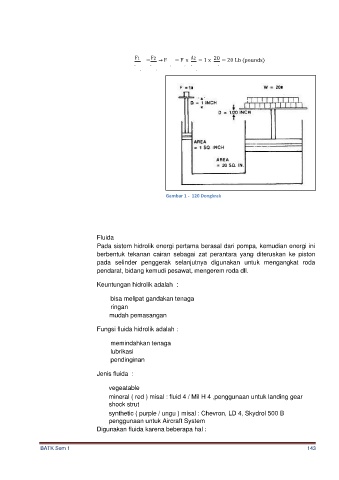

Gambar 1 - 120 Dongkrak

Fluida
Pada sistem hidrolik energi pertama berasal dari pompa, kemudian energi ini
berbentuk tekanan cairan sebagai zat perantara yang diteruskan ke piston
pada selinder penggerak selanjutnya digunakan untuk mengangkat roda
pendarat, bidang kemudi pesawat, mengerem roda dll.

Keuntungan hidrolik adalah :

bisa melipat gandakan tenaga
ringan
mudah pemasangan

Fungsi fluida hidrolik adalah :

memindahkan tenaga
lubrikasi
pendinginan

Jenis fluida :

vegeatable
mineral ( red ) misal : fluid 4 / Mil H 4 ,penggunaan untuk landing gear
shock strut
synthetic ( purple / ungu ) misal : Chevron, LD 4, Skydrol 500 B
penggunaan untuk Aircraft System

Digunakan fluida karena beberapa hal :

BATK Sem 1 143
