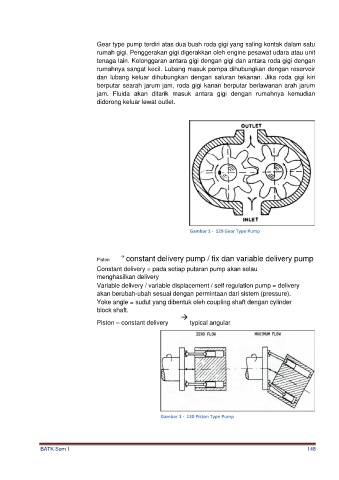

Gear type pump terdiri atas dua buah roda gigi yang saling kontak dalam satu
rumah gigi. Penggerakan gigi digerakkan oleh engine pesawat udara atau unit
tenaga lain. Kelonggaran antara gigi dengan gigi dan antara roda gigi dengan
rumahnya sangat kecil. Lubang masuk pompa dihubungkan dengan reservoir
dan lubang keluar dihubungkan dengan saluran tekanan. Jika roda gigi kiri
berputar searah jarum jam, roda gigi kanan berputar berlawanan arah jarum
jam. Fluida akan ditarik masuk antara gigi dengan rumahnya kemudian
didorong keluar lewat outlet.

Gambar 1 - 129 Gear Type Pump

Piston → constant delivery pump / fix dan variable delivery pump

Constant delivery = pada setiap putaran pump akan selau
menghasilkan delivery

Variable delivery / variable displacement / self regulation pump = delivery
akan berubah-ubah sesuai dengan permintaan dari sistem (pressure).

Yoke angle = sudut yang dibentuk oleh coupling shaft dengan cylinder
block shaft.
Piston – constant delivery → typical angular

Gambar 1 - 130 Piston Type Pump
