Bladder type accumulator prinsip kerjanya sama dengan diafragma, hanya
berbeda konstruksinya. Satu unit terdiri atas satu bola dari logam, di dalamnya ada
karet dalam bentuk bola yang berisi udara bertekanan.

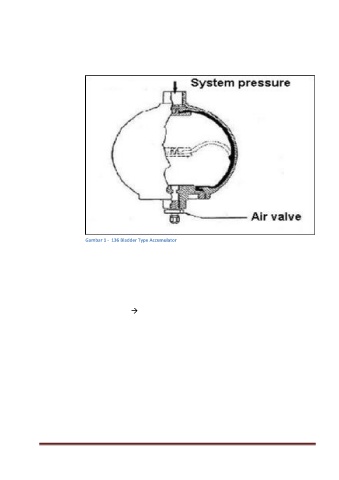

Gambar 1 - 136 Bladder Type Accumulator

Pressure reducing valve adalah mengurangi tekanan sesuai dengan yang
dibutuhkan (Landing Gear, brake, oxygen dsb.)

fuse berfungsi menutup / menyetop aliran fluida bertekanan bila ada kebocoran di
down stream (setelah fuse module)

( up stream → sebelum fuse module )

fuse secara otomatis mereset bila hidrolik tidak bertekanan (ditempatkan di
daerah yng kemungkinan terjadi bocor seperti L/G, T/E flap )

actuating cylinder / hydraulic jack : untuk mengubah fluid yang bertekanan
menjadi tenaga mekanis
