Sistem Pengkondisian Udara/Tekanan (Airconditioning/Pressurization)
Sistem AC (Air Conditioning) memberi lingkungan udara yang dikondisikan untuk
penumpang dan kru, menjamin kenyamanan dan keselamatan. Udara dikontrol
pada suhu dan perubahan yang diinginkan pada daerah kabin. Udara
meninggalkan kabin dikeluarkan untuk menghangatkan tempat kargo, untuk
menjamin tempat tersebut tetap di atas suhu beku.

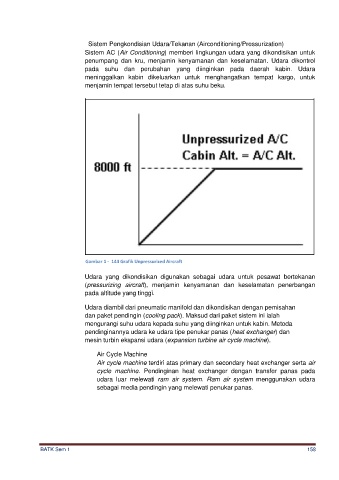

Gambar 1 - 144 Grafik Unpressurized Aircraft

Udara yang dikondisikan digunakan sebagai udara untuk pesawat bertekanan
(pressurizing aircraft), menjamin kenyamanan dan keselamatan penerbangan
pada altitude yang tinggi.

Udara diambil dari pneumatic manifold dan dikondisikan dengan pemisahan
dan paket pendingin (cooling pack). Maksud dari paket sistem ini ialah
mengurangi suhu udara kepada suhu yang diinginkan untuk kabin. Metoda
pendinginannya udara ke udara tipe penukar panas (heat exchanger) dan
mesin turbin ekspansi udara (expansion turbine air cycle machine).

Air Cycle Machine
Air cycle machine terdiri atas primary dan secondary heat exchanger serta air
cycle machine. Pendinginan heat exchanger dengan transfer panas pada
udara luar melewati ram air system. Ram air system menggunakan udara
sebagai media pendingin yang melewati penukar panas.
