Page 186 - Batk-Semester-1 kls 10
P. 186
Jika Out flow valve (stuck), kemudian relief valve (stuck), maka emergency
(manual)
Kalau tidak bisa terbuka (stuck open), maka pesawat harus turun ( < 8000 ft)
Kalau out flow valve stuck close, sedang pesawat turun ke ground, cabin
pressure 10,92 psi, udara luar 14,7 psi, maka negative pressure valve open,
supaya tekanan udara luar masuk ke dalam pesawat (tekanan jadi sama).

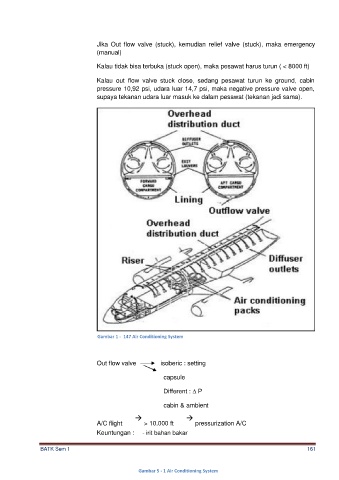

Gambar 1 - 147 Air Conditioning System
Out flow valve isoberic : setting
capsule
Different : ∆ P
cabin & ambient
A/C flight → > 10.000 ft → pressurization A/C
Keuntungan : - irit bahan bakar
BATK Sem 1 161
Gambar 5 - 1 Air Conditioning System
