problem : - struktur A/C harus kuat

cuaca relative lebih baik

tidak menggangu lingkungan

A/C pressurization syst.

Air Conditioning

perlu perlengkapan

Valve Presurisasi
Prinsip control dari sistem presurisasi adalah outflow valve. Valve ini
ditempatkan pada fuselage, biasanya di bagian bawah kompartemen bawah.
Valve ini berfungsi untuk ventilasi udara kabin bila melebihi batas tekanan.
Valve ini dibuka dan ditutup oleh motor listrik atau tekanan pneumatik. Selama
penerbangan jelajah, ketinggian kabin secara langsung berhubungan dengan
derajat pembukaan outflow valve.

Pesawat udara juga dilengkapi dengan pressure relief valve yang secara
otomatis terbuka bila selisih tekanan kabin tercapai dari penyetelan awal. Ada
juga negative pressure relief valve, valve ini membuka bila tekanan di luar
pesawat lebih besar dari tekanan di dalam kabin

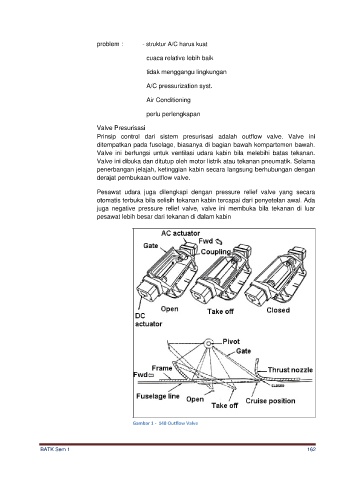

Gambar 1 - 148 Outflow Valve
