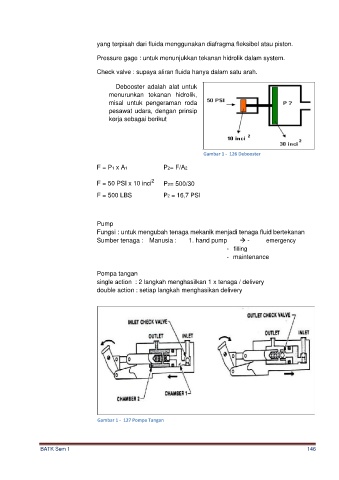

yang terpisah dari fluida menggunakan diafragma fleksibel atau piston.
Pressure gage : untuk menunjukkan tekanan hidrolik dalam system.
Check valve : supaya aliran fluida hanya dalam satu arah.
Debooster adalah alat untuk
menurunkan tekanan hidrolik,
misal untuk pengeraman roda
pesawat udara, dengan prinsip
kerja sebagai berikut
Gambar 1 - 126 Debooster
F = P1 x A1 P2= F/A2
F = 50 PSI x 10 inci 2 P2= 500/30
F = 500 LBS P2 = 16,7 PSI
Pump
Fungsi : untuk mengubah tenaga mekanik menjadi tenaga fluid bertekanan
Sumber tenaga : Manusia : 1. hand pump → - emergency
- filling
- maintenance
Pompa tangan
single action : 2 langkah menghasilkan 1 x tenaga / delivery
double action : setiap langkah menghasikan delivery
Gambar 1 - 127 Pompa Tangan
