Thermal Switch System
Thermal Switch System terdiri atas satu atau lebih lampu yang ditenagai
oleh sistem tenaga pesawat dan thermal switch yang mengontrol
hidupnya lampu. Thermal switch ini ialah unit sensitive panas yang
merangkai listrik secara penuh pada suhu tertentu. Ia dihubungkan
parallel dengan thermal switch lainnya tetapi seri dengan lampu
indikator. Jika suhu naik di atas nilai yang disetel pada satu bagian dari
sirkuit, thermal switch akan menutup, lampu menyala untuk
menunjukkan ada api atau kondisi overheat. Thermal switch system
menggunakan bimetallic thermostat switch atau spot detector seperti
gambar.

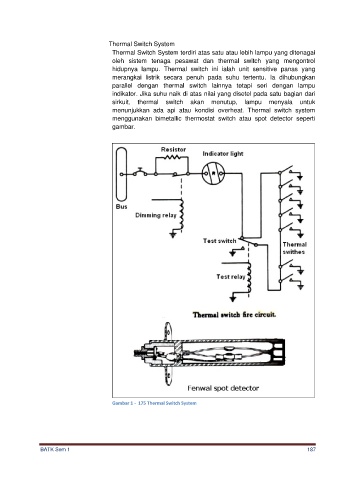

Gambar 1 - 175 Thermal Switch System
