Ukuran Kawat dan Kabel
Kawat dibuat dalam ukuran mengikuti standar yang dikenal sebagai AWG
(American Wire Gage). Diameter kawat menjadi semakin kecil ketika angka
ukuran menjadi lebih besar. Ukuran kawat paling besar adalah angka 0000
dan paling kecil angkanya 40. ukuran lebih besar atau lebih kecil dibuat tetapi
tetapi tidak biasa digunakan.

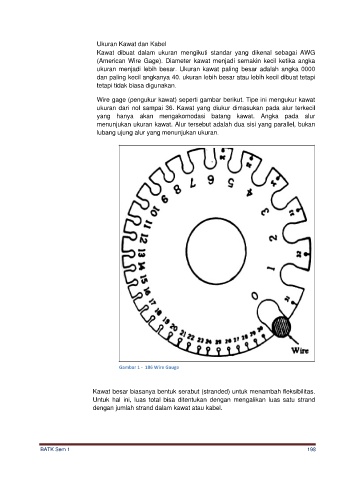

Wire gage (pengukur kawat) seperti gambar berikut. Tipe ini mengukur kawat
ukuran dari nol sampai 36. Kawat yang diukur dimasukan pada alur terkecil
yang hanya akan mengakomodasi batang kawat. Angka pada alur
menunjukan ukuran kawat. Alur tersebut adalah dua sisi yang parallel, bukan
lubang ujung alur yang menunjukan ukuran.
Gambar 1 - 186 Wire Gauge
Kawat besar biasanya bentuk serabut (stranded) untuk menambah fleksibilitas.
Untuk hal ini, luas total bisa ditentukan dengan mengalikan luas satu strand
dengan jumlah strand dalam kawat atau kabel.
