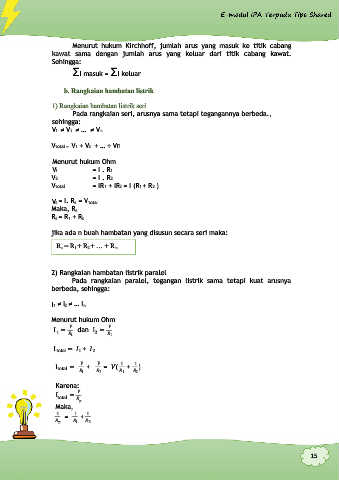

Menurut hukum Kirchhoff, jumlah arus yang masuk ke titik cabang
kawat sama dengan jumlah arus yang keluar dari titik cabang kawat.
Sehingga:

ƩI masuk = ƩI keluar

b. Rangkaian hambatan listrik

1) Rangkaian hambatan listrik seri
Pada rangkaian seri, arusnya sama tetapi tegangannya berbeda.,
sehingga:
V1 ≠ V2 ≠ … ≠ Vn

Vtotal = V1 + V2 + … + Vn

Menurut hukum Ohm

V1 = I . R1
V2 = I . R2
Vtotal = IR1 + IR2 = I (R1 + R2 )

Vs = I. Rs = Vtotal
Maka, Rs
Rs = R1 + R2

jika ada n buah hambatan yang disusun secara seri maka:

Rs = R1 + R2 + … + Rn

2) Rangkaian hambatan listrik paralel
Pada rangkaian paralel, tegangan listrik sama tetapi kuat arusnya
berbeda, sehingga:

I1 ≠ I2 ≠ … In

Menurut hukum Ohm

I = dan I =
2
1
1 2
I total = + 2
1
1 1
I total = + = ( + )
1 2 1 2

Karena:

I total =

Maka,
1 1 1
= +
1 2

15
