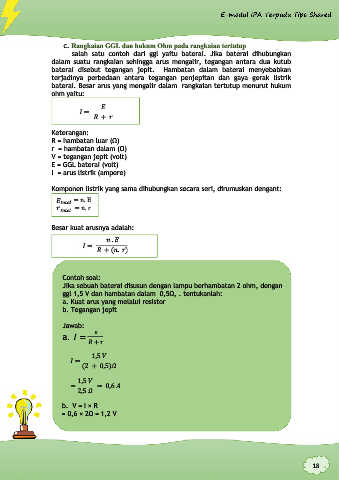

c. Rangkaian GGL dan hukum Ohm pada rangkaian tertutup
salah satu contoh dari ggl yaitu baterai. Jika baterai dihubungkan
dalam suatu rangkaian sehingga arus mengalir, tegangan antara dua kutub
baterai disebut tegangan jepit. Hambatan dalam baterai menyebabkan
terjadinya perbedaan antara tegangan penjepitan dan gaya gerak listrik
baterai. Besar arus yang mengalir dalam rangkaian tertutup menurut hukum
ohm yaitu:

=
+

Keterangan:
R = hambatan luar (Ω)
r = hambatan dalam (Ω)
V = tegangan jepit (volt)
E = GGL baterai (volt)
I = arus listrik (ampere)

Komponen listrik yang sama dihubungkan secara seri, dirumuskan dengant:

= n. E
= n. r

Besar kuat arusnya adalah:

.
=
+ ( . )

Contoh soal:
Jika sebuah baterai disusun dengan lampu berhambatan 2 ohm, dengan
ggl 1,5 V dan hambatan dalam 0,5Ω, . tentukanlah:
a. Kuat arus yang melalui resistor
b. Tegangan jepit

Jawab:

a. =
+

1,5
=
(2 + 0,5)

1,5
= = 0,6
2,5

b. V = I × R
= 0,6 × 2Ω = 1,2 V

18
