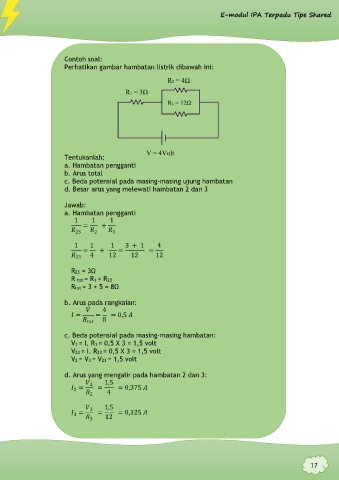

Page 23 - fix modul nailil husna aplikasi

Contoh soal:
Perhatikan gambar hambatan listrik dibawah ini:
R2 = 4Ω

R1 = 3Ω

R3 = 12Ω

V = 4Volt
Tentukanlah:
a. Hambatan pengganti
b. Arus total
c. Beda potensial pada masing-masing ujung hambatan
d. Besar arus yang melewati hambatan 2 dan 3

Jawab:
a. Hambatan pengganti
1 1 1
= + 2
23 2 3 = − ± − 4
2
1 1 1 3 + 1 4
= + = =
23 4 12 12 12
R23 = 3Ω

R tot = R1 + R23
Rtot = 3 + 5 = 8Ω

b. Arus pada rangkaian:

4
= = = 0,5
8
c. Beda potensial pada masing-masing hambatan:
V1 = I. R1 = 0,5 X 3 = 1,5 volt
V23 = I. R23 = 0,5 X 3 = 1,5 volt
V2 = V3 = V23 = 1,5 volt

d. Arus yang mengalir pada hambatan 2 dan 3:

2 1,5
= = = 0,375
2
4
2
3 1,5
= = = 0,125
3
3 12
