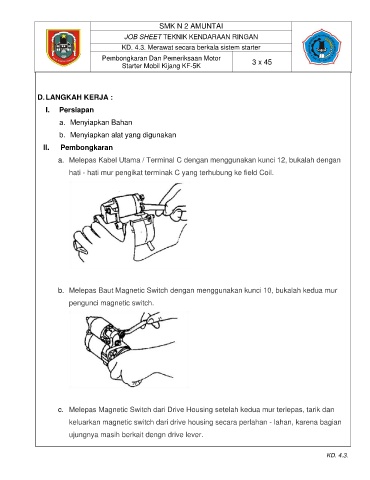

SMK N 2 AMUNTAI

                                          JOB SHEET TEKNIK KENDARAAN RINGAN
                                         KD. 4.3. Merawat secara berkala sistem starter
                                   Pembongkaran Dan Pemeriksaan Motor               3 x 45
                                         Starter Mobil Kijang KF-5K


             D. LANGKAH KERJA :

                I.   Persiapan
                     a.  Menyiapkan Bahan

                     b.  Menyiapkan alat yang digunakan

               II.   Pembongkaran
                    a.  Melepas Kabel Utama / Terminal C dengan menggunakan kunci 12, bukalah dengan

                        hati - hati mur pengikat terminak C yang terhubung ke field Coil.




















                    b.  Melepas Baut Magnetic Switch dengan menggunakan kunci 10, bukalah kedua mur

                        pengunci magnetic switch.


















                    c.  Melepas Magnetic Switch dari Drive Housing setelah kedua mur terlepas, tarik dan
                        keluarkan magnetic switch dari drive housing secara perlahan - lahan, karena bagian

                        ujungnya masih berkait dengn drive lever.


                                                                                                             KD. 4.3.
