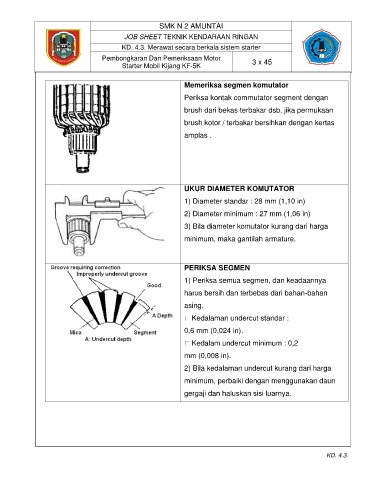

SMK N 2 AMUNTAI

                                          JOB SHEET TEKNIK KENDARAAN RINGAN
                                         KD. 4.3. Merawat secara berkala sistem starter
                                   Pembongkaran Dan Pemeriksaan Motor               3 x 45
                                         Starter Mobil Kijang KF-5K

                                                              Memeriksa segmen komutator
                                                              Periksa kontak commutator segment dengan

                                                              brush dari bekas terbakar dsb, jika permukaan
                                                              brush kotor / terbakar bersihkan dengan kertas

                                                              amplas .








                                                              UKUR DIAMETER KOMUTATOR

                                                              1) Diameter standar : 28 mm (1,10 in)
                                                              2) Diameter minimum : 27 mm (1,06 in)

                                                              3) Bila diameter komutator kurang dari harga
                                                              minimum, maka gantilah armature.



                                                              PERIKSA SEGMEN

                                                              1) Periksa semua segmen, dan keadaannya

                                                              harus bersih dan terbebas dari bahan-bahan
                                                              asing.

                                                                 Kedalaman undercut standar :
                                                              0,6 mm (0,024 in).

                                                                 Kedalam undercut minimum : 0,2
                                                              mm (0,008 in).

                                                              2) Bila kedalaman undercut kurang dari harga

                                                              minimum, perbaiki dengan menggunakan daun
                                                              gergaji dan haluskan sisi luarnya.
