                                          JOB SHEET TEKNIK KENDARAAN RINGAN
                                         KD. 4.3. Merawat secara berkala sistem starter
                                   Pembongkaran Dan Pemeriksaan Motor               3 x 45
                                         Starter Mobil Kijang KF-5K

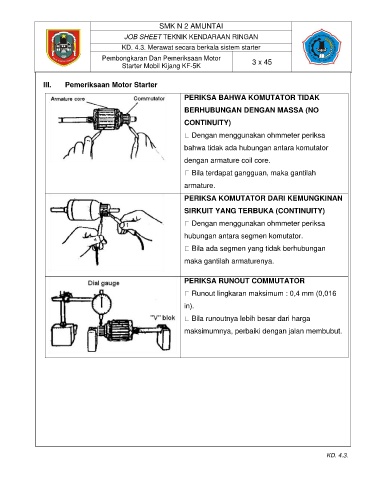

               III.    Pemeriksaan Motor Starter
                                                              PERIKSA BAHWA KOMUTATOR TIDAK

                                                              BERHUBUNGAN DENGAN MASSA (NO
                                                              CONTINUITY)

                                                                 Dengan menggunakan ohmmeter periksa

                                                              bahwa tidak ada hubungan antara komutator
                                                              dengan armature coil core.

                                                                 Bila terdapat gangguan, maka gantilah
                                                              armature.

                                                              PERIKSA KOMUTATOR DARI KEMUNGKINAN

                                                              SIRKUIT YANG TERBUKA (CONTINUITY)
                                                                 Dengan menggunakan ohmmeter periksa

                                                              hubungan antara segmen komutator.
                                                                 Bila ada segmen yang tidak berhubungan

                                                              maka gantilah armaturenya.

                                                              PERIKSA RUNOUT COMMUTATOR

                                                                 Runout lingkaran maksimum : 0,4 mm (0,016
                                                              in).

                                                                 Bila runoutnya lebih besar dari harga
                                                              maksimumnya, perbaiki dengan jalan membubut.
