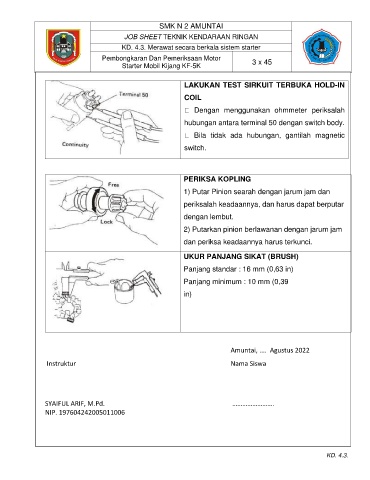

SMK N 2 AMUNTAI

                                          JOB SHEET TEKNIK KENDARAAN RINGAN
                                         KD. 4.3. Merawat secara berkala sistem starter
                                   Pembongkaran Dan Pemeriksaan Motor               3 x 45
                                         Starter Mobil Kijang KF-5K

                                                              LAKUKAN TEST SIRKUIT TERBUKA HOLD-IN
                                                              COIL

                                                                  Dengan  menggunakan  ohmmeter  periksalah
                                                              hubungan antara terminal 50 dengan switch body.

                                                                  Bila  tidak  ada  hubungan,  gantilah  magnetic

                                                              switch.



                                                              PERIKSA KOPLING

                                                              1) Putar Pinion searah dengan jarum jam dan
                                                              periksalah keadaannya, dan harus dapat berputar

                                                              dengan lembut.
                                                              2) Putarkan pinion berlawanan dengan jarum jam

                                                              dan periksa keadaannya harus terkunci.

                                                              UKUR PANJANG SIKAT (BRUSH)

                                                              Panjang standar : 16 mm (0,63 in)
                                                              Panjang minimum : 10 mm (0,39

                                                              in)








                                                                             Amuntai, ....  Agustus 2022
                 Instruktur                                                  Nama Siswa





                SYAIFUL ARIF, M.Pd.                                           …………………….
                NIP. 197604242005011006
