KEGIATAN PEMBELAJARAN 2
TUJUAN
Setelah kegiatan pembelajaran 2 ini siswa diharapkan dapat menganalisis
hubungan roda-roda sepusat, menganalisis hubungan roda-roda yang dihubungkan
dengan rantai dan hubungan roda-roda yang bersinggungan.
URAIAN MATERI PEMBELAJARAN
Hubungan Roda-Roda
Sains
Apakah kalian memiliki sepeda ontel dirumah? Jika memiliki, coba kalian amati system
gerak pada sepeda ontel tersebut. Bagi yang tidak punya sepeda ontel di rumah kalian bisa
mengamati gambar di bawah ini. Sebuah sepeda ontel memiliki 3 komponen gerak utama yang
berbentuk bundar yaitu roda, gir depan dan gir belakang. Ketiga komponen gerak tersebut saling
berhubungan system dan dinamakan hubungan roda-roda.

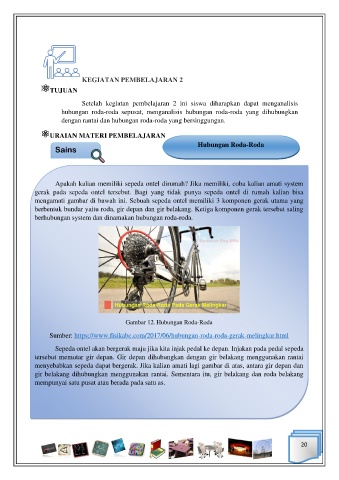

Gambar 12. Hubungan Roda-Roda
Sumber: https://www.fisikabc.com/2017/06/hubungan-roda-roda-gerak-melingkar.html
Sepeda ontel akan bergerak maju jika kita injak pedal ke depan. Injakan pada pedal sepeda
tersebut memutar gir depan. Gir depan dihubungkan dengan gir belakang menggunakan rantai
menyebabkan sepeda dapat bergerak. Jika kalian amati lagi gambar di atas, antara gir depan dan
gir belakang dihubungkan menggunakan rantai. Sementara itu, gir belakang dan roda belakang
mempunyai satu pusat atau berada pada satu as.
