Page 32 - E-Modul gerak melingkar Mahfira

Sumber: https://www.zenius.net/blog/wp-content/uploads/2022/07/image.gif

Coba kita balik lagi ke penjelasan rantai, gir, dan roda sepeda tadi, ya. Posisi gir
depan menempel dengan pedal sepeda dan terhubung oleh rantai. Saat kita gowes pedal
sepeda, gir depan akan berputar dan menggerakkan gir belakang yang juga tersambung ke
rantai. Hampir mirip motor, gir belakang juga menempel dengan ban belakang sepeda
secara sepusat. Karena itulah, bagian belakang gir pada sepeda menggunakan prinsip roda
dan poros yang terhubung oleh rantai. Secara sederhana, gambaran hubungan roda-roda
dengan rantai pada gir sepeda bisa elo perhatikan lewat gambar berikut.

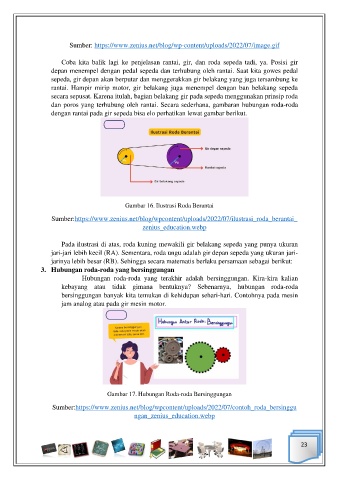

Gambar 16. Ilustrasi Roda Berantai

Sumber:https://www.zenius.net/blog/wpcontent/uploads/2022/07/ilustrasi_roda_berantai_

Pada ilustrasi di atas, roda kuning mewakili gir belakang sepeda yang punya ukuran
jari-jari lebih kecil (RA). Sementara, roda ungu adalah gir depan sepeda yang ukuran jari-
jarinya lebih besar (RB). Sehingga secara matematis berlaku persamaan sebagai berikut:
3. Hubungan roda-roda yang bersinggungan
Hubungan roda-roda yang terakhir adalah bersinggungan. Kira-kira kalian
kebayang atau tidak gimana bentuknya? Sebenarnya, hubungan roda-roda
bersinggungan banyak kita temukan di kehidupan sehari-hari. Contohnya pada mesin
jam analog atau pada gir mesin motor.

Gambar 17. Hubungan Roda-roda Bersinggungan
Sumber:https://www.zenius.net/blog/wpcontent/uploads/2022/07/contoh_roda_bersinggu

23
