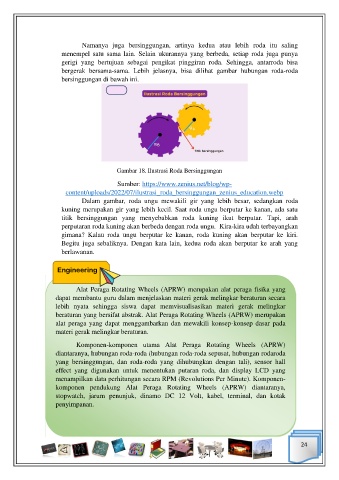

Page 33 - E-Modul gerak melingkar Mahfira

Namanya juga bersinggungan, artinya kedua atau lebih roda itu saling
menempel satu sama lain. Selain ukurannya yang berbeda, setiap roda juga punya
gerigi yang bertujuan sebagai pengikat pinggiran roda. Sehingga, antarroda bisa
bergerak bersama-sama. Lebih jelasnya, bisa dilihat gambar hubungan roda-roda
bersinggungan di bawah ini.

Gambar 18. Ilustrasi Roda Bersinggungan

Sumber: https://www.zenius.net/blog/wp-
content/uploads/2022/07/ilustrasi_roda_bersinggungan_zenius_education.webp
Dalam gambar, roda ungu mewakili gir yang lebih besar, sedangkan roda
kuning merupakan gir yang lebih kecil. Saat roda ungu berputar ke kanan, ada satu
titik bersinggungan yang menyebabkan roda kuning ikut berputar. Tapi, arah
perputaran roda kuning akan berbeda dengan roda ungu. Kira-kira udah terbayangkan
gimana? Kalau roda ungu berputar ke kanan, roda kuning akan berputar ke kiri.
Begitu juga sebaliknya. Dengan kata lain, kedua roda akan berputar ke arah yang
berlawanan.

Engineering

Alat Peraga Rotating Wheels (APRW) merupakan alat peraga fisika yang

dapat membantu guru dalam menjelaskan materi gerak melingkar beraturan secara
lebih nyata sehingga siswa dapat memvisualisasikan materi gerak melingkar
beraturan yang bersifat abstrak. Alat Peraga Rotating Wheels (APRW) merupakan
alat peraga yang dapat menggambarkan dan mewakili konsep-konsep dasar pada
materi gerak melingkar beraturan.

Komponen-komponen utama Alat Peraga Rotating Wheels (APRW)
diantaranya, hubungan roda-roda (hubungan roda-roda sepusat, hubungan rodaroda

yang bersinggungan, dan roda-roda yang dihubungkan dengan tali), sensor hall
effect yang digunakan untuk menentukan putaran roda, dan display LCD yang
menampilkan data perhitungan secara RPM (Revolutions Per Minute). Komponen-
komponen pendukung Alat Peraga Rotating Wheels (APRW) diantaranya,

stopwatch, jarum penunjuk, dinamo DC 12 Volt, kabel, terminal, dan kotak
penyimpanan.

24
