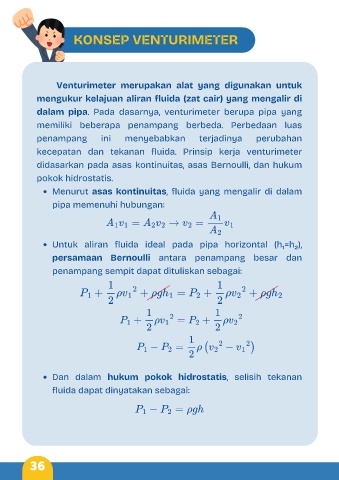

KONSEP VENTURIMETER
Venturimeter merupakan alat yang digunakan untuk
mengukur kelajuan aliran fluida (zat cair) yang mengalir di
dalam pipa. Pada dasarnya, venturimeter berupa pipa yang
memiliki beberapa penampang berbeda Perbedaan luas
.
penampang ini menyebabkan terjadinya perubahan
kecepatan dan tekanan fluida. Prinsip kerja venturimeter
didasarkan pada asas kontinuitas, asas Bernoulli, dan hukum
pokok hidrostatis.
Menurut asas kontinuitas, fluida yang mengalir di dalam
pipa memenuhi hubungan:
Untuk aliran fluida ideal pada pipa horizontal (h₁=h₂ ),
persamaan Bernoulli antara penampang besar dan
penampang sempit dapat dituliskan sebagai:
Dan dalam hukum pokok hidrostatis, selisih tekanan
fluida dapat dinyatakan sebagai:
36
