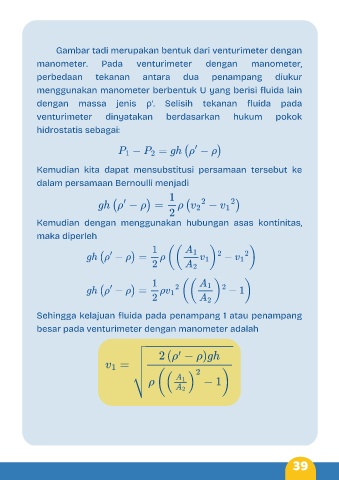

Gambar tadi merupakan bentuk dari venturimeter dengan

manometer. Pada venturimeter dengan manometer,

perbedaan tekanan antara dua penampang diukur

menggunakan manometer berbentuk U yang berisi fluida lain
dengan massa jenis ρ′. Selisih tekanan fluida pada

venturimeter dinyatakan berdasarkan hukum pokok

hidrostatis sebagai:

Kemudian kita dapat mensubstitusi persamaan tersebut ke

dalam persamaan Bernoulli menjadi

Kemudian dengan menggunakan hubungan asas kontinitas,

maka diperleh

Sehingga kelajuan fluida pada penampang 1 atau penampang

besar pada venturimeter dengan manometer adalah
