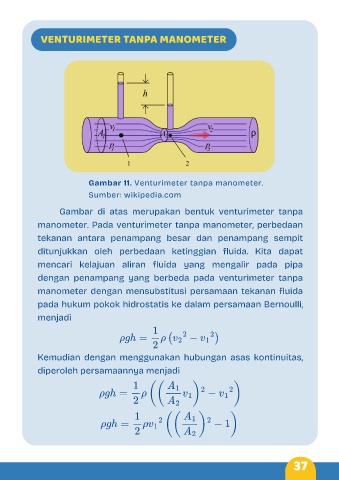

VENTURIMETER TANPA MANOMETER
Gambar 11. Venturimeter tanpa manometer.
Sumber: wikipedia.com
Gambar di atas merupakan bentuk venturimeter tanpa
manometer. Pada venturimeter tanpa manometer, perbedaan
tekanan antara penampang besar dan penampang sempit
ditunjukkan oleh perbedaan ketinggian fluida. Kita dapat
mencari kelajuan aliran fluida yang mengalir pada pipa
dengan penampang yang berbeda pada venturimeter tanpa
manometer dengan mensubstitusi persamaan tekanan fluida
pada hukum pokok hidrostatis ke dalam persamaan Bernoulli,
menjadi
Kemudian dengan menggunakan hubungan asas kontinuitas,
diperoleh persamaannya menjadi
37
