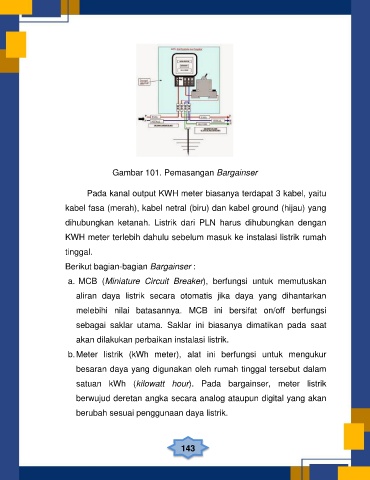

Gambar 101. Pemasangan Bargainser
Pada kanal output KWH meter biasanya terdapat 3 kabel, yaitu
kabel fasa (merah), kabel netral (biru) dan kabel ground (hijau) yang
dihubungkan ketanah. Listrik dari PLN harus dihubungkan dengan
KWH meter terlebih dahulu sebelum masuk ke instalasi listrik rumah
tinggal.
Berikut bagian-bagian Bargainser :
a. MCB (Miniature Circuit Breaker), berfungsi untuk memutuskan
aliran daya listrik secara otomatis jika daya yang dihantarkan
melebihi nilai batasannya. MCB ini bersifat on/off berfungsi
sebagai saklar utama. Saklar ini biasanya dimatikan pada saat
akan dilakukan perbaikan instalasi listrik.
b. Meter listrik (kWh meter), alat ini berfungsi untuk mengukur
besaran daya yang digunakan oleh rumah tinggal tersebut dalam
satuan kWh (kilowatt hour). Pada bargainser, meter listrik
berwujud deretan angka secara analog ataupun digital yang akan
berubah sesuai penggunaan daya listrik.
