3. Bahan Isolasi (Isolator)
Bahan isolasi atau isolator dibuat dari porselen atau bahan lain
yang sederajat. Misalnya PVC, dengan diameter yang besar ¾”.
Pemasangan isolator ini harus kuat sehingga tidak ada gaya
mekanis lebih pada hantaran yang ditunjang. Untuk instalasi dalam
gedung, bahan ini sering disebut dengan rol isolator yang dipasang
pada langit-langit bagian atas.
Pemasangan rol isolator ini harus diatur sehingga jarak bebas
antara hantaran-hantaran yang berlainan fasa tidak kurang dari tiga
sentimeter, dan jarak antara titik-titik tumpunya tidak lebih dari 1
meter. Gambar rol isolator pada (gambar 107) berikut ini.
(a) (b)

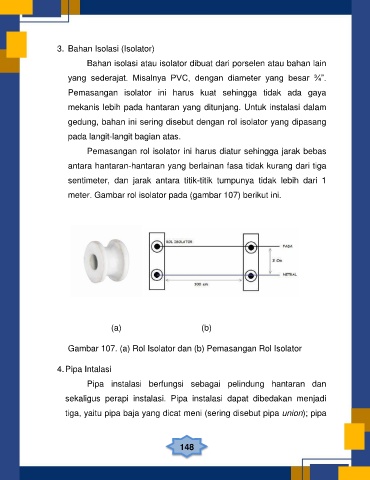

Gambar 107. (a) Rol Isolator dan (b) Pemasangan Rol Isolator
4. Pipa Intalasi
Pipa instalasi berfungsi sebagai pelindung hantaran dan
sekaligus perapi instalasi. Pipa instalasi dapat dibedakan menjadi
tiga, yaitu pipa baja yang dicat meni (sering disebut pipa union); pipa
