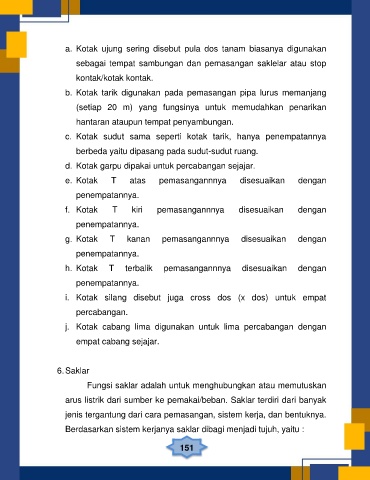

a. Kotak ujung sering disebut pula dos tanam biasanya digunakan
sebagai tempat sambungan dan pemasangan saklelar atau stop
kontak/kotak kontak.
b. Kotak tarik digunakan pada pemasangan pipa lurus memanjang
(setiap 20 m) yang fungsinya untuk memudahkan penarikan
hantaran ataupun tempat penyambungan.
c. Kotak sudut sama seperti kotak tarik, hanya penempatannya
berbeda yaitu dipasang pada sudut-sudut ruang.
d. Kotak garpu dipakai untuk percabangan sejajar.
e. Kotak T atas pemasangannnya disesuaikan dengan
penempatannya.
f. Kotak T kiri pemasangannnya disesuaikan dengan
penempatannya.
g. Kotak T kanan pemasangannnya disesuaikan dengan
penempatannya.
h. Kotak T terbalik pemasangannnya disesuaikan dengan
penempatannya.
i. Kotak silang disebut juga cross dos (x dos) untuk empat
percabangan.
j. Kotak cabang lima digunakan untuk lima percabangan dengan
empat cabang sejajar.
6. Saklar
Fungsi saklar adalah untuk menghubungkan atau memutuskan
arus listrik dari sumber ke pemakai/beban. Saklar terdiri dari banyak
jenis tergantung dari cara pemasangan, sistem kerja, dan bentuknya.
Berdasarkan sistem kerjanya saklar dibagi menjadi tujuh, yaitu :
