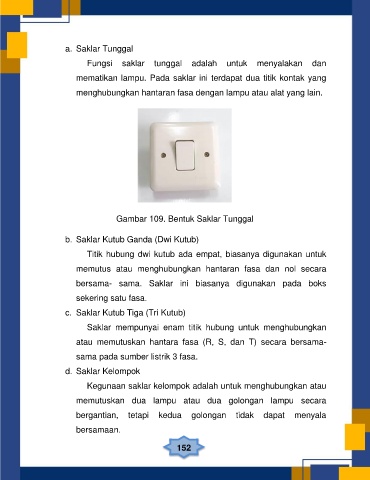

a. Saklar Tunggal
Fungsi saklar tunggal adalah untuk menyalakan dan
mematikan lampu. Pada saklar ini terdapat dua titik kontak yang
menghubungkan hantaran fasa dengan lampu atau alat yang lain.
Gambar 109. Bentuk Saklar Tunggal
b. Saklar Kutub Ganda (Dwi Kutub)
Titik hubung dwi kutub ada empat, biasanya digunakan untuk
memutus atau menghubungkan hantaran fasa dan nol secara
bersama- sama. Saklar ini biasanya digunakan pada boks
sekering satu fasa.
c. Saklar Kutub Tiga (Tri Kutub)
Saklar mempunyai enam titik hubung untuk menghubungkan
atau memutuskan hantara fasa (R, S, dan T) secara bersama-
sama pada sumber listrik 3 fasa.
d. Saklar Kelompok
Kegunaan saklar kelompok adalah untuk menghubungkan atau
memutuskan dua lampu atau dua golongan lampu secara
bergantian, tetapi kedua golongan tidak dapat menyala
bersamaan.
