MEKANIKA BAHAN

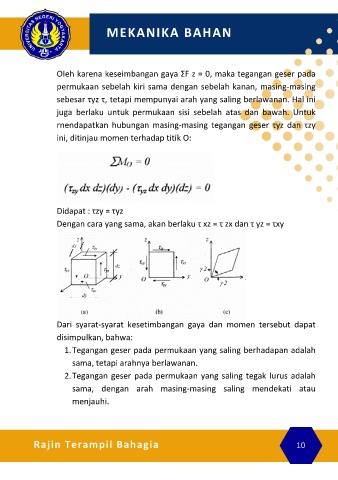

OIeh karena keseimbangan gaya ΣF z = 0, maka tegangan geser pada

permukaan sebelah kiri sama dengan sebelah kanan, masing-masing

sebesar τyz τ, tetapi mempunyai arah yang saling berlawanan. Hal ini

juga berlaku untuk permukaan sisi sebelah atas dan bawah. Untuk

rnendapatkan hubungan masing-masing tegangan geser τyz dan τzy
ini, ditinjau momen terhadap titik O:

Didapat : τzy = τyz
Dengan cara yang sama, akan berlaku τ xz = τ zx dan τ yz = τxy

Dari syarat-syarat kesetimbangan gaya dan momen tersebut dapat
disimpulkan, bahwa:

1. Tegangan geser pada permukaan yang saling berhadapan adalah

sama, tetapi arahnya berlawanan.

2. Tegangan geser pada permukaan yang saling tegak lurus adalah

sama, dengan arah masing-masing saling mendekati atau
menjauhi.
