MEKANIKA BAHAN

Tegangan geser juga terjadi pada batang-batang yang mengalami

lentur atau puntir serta bidang atau elemen volum yang menerima

tegangan-tegangan normal.

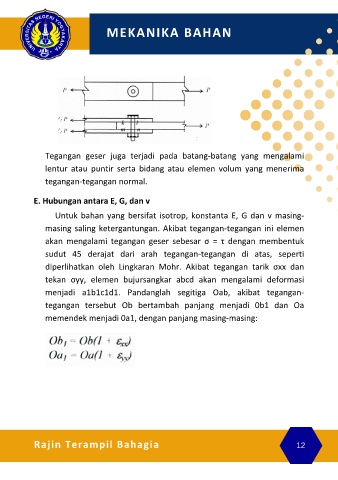

E. Hubungan antara E, G, dan v

Untuk bahan yang bersifat isotrop, konstanta E, G dan v masing-
masing saling ketergantungan. Akibat tegangan-tegangan ini elemen

akan mengalami tegangan geser sebesar σ = τ dengan membentuk

sudut 45 derajat dari arah tegangan-tegangan di atas, seperti

diperlihatkan oleh Lingkaran Mohr. Akibat tegangan tarik σxx dan

tekan σyy, elemen bujursangkar abcd akan mengalami deformasi
menjadi a1b1c1d1. Pandanglah segitiga Oab, akibat tegangan-

tegangan tersebut Ob bertambah panjang menjadi 0b1 dan Oa

memendek menjadi 0a1, dengan panjang masing-masing:
