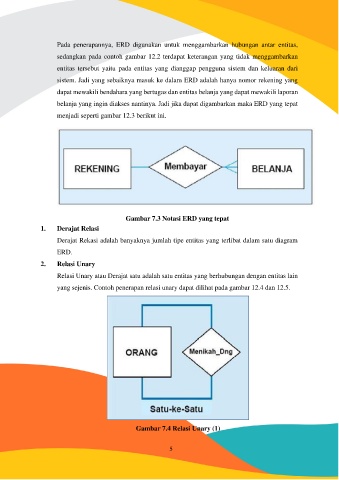

Pada penerapannya, ERD digunakan untuk menggambarkan hubungan antar entitas,
sedangkan pada contoh gambar 12.2 terdapat keterangan yang tidak menggambarkan
entitas tersebut yaitu pada entitas yang dianggap pengguna sistem dan keluaran dari
sistem. Jadi yang sebaiknya masuk ke dalam ERD adalah hanya nomor rekening yang
dapat mewakili bendahara yang bertugas dan entitas belanja yang dapat mewakili laporan
belanja yang ingin diakses nantinya. Jadi jika dapat digambarkan maka ERD yang tepat
menjadi seperti gambar 12.3 berikut ini.
Gambar 7.3 Notasi ERD yang tepat
1. Derajat Relasi
Derajat Rekasi adalah banyaknya jumlah tipe entitas yang terlibat dalam satu diagram
ERD.
2. Relasi Unary
Relasi Unary atau Derajat satu adalah satu entitas yang berhubungan dengan entitas lain
yang sejenis. Contoh penerapan relasi unary dapat dilihat pada gambar 12.4 dan 12.5.
Gambar 7.4 Relasi Unary (1)
