Page 9 - Modul 7

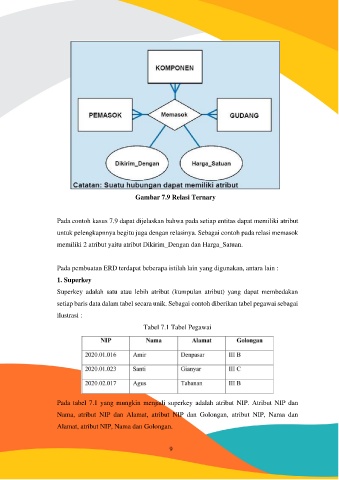

Gambar 7.9 Relasi Ternary

Pada contoh kasus 7.9 dapat dijelaskan bahwa pada setiap entitas dapat memiliki atribut
untuk pelengkapnnya begitu juga dengan relasinya. Sebagai contoh pada relasi memasok

memiliki 2 atribut yaitu atribut Dikirim_Dengan dan Harga_Satuan.

Pada pembuatan ERD terdapat beberapa istilah lain yang digunakan, antara lain :
1. Superkey

Superkey adalah satu atau lebih atribut (kumpulan atribut) yang dapat membedakan

setiap baris data dalam tabel secara unik. Sebagai contoh diberikan tabel pegawai sebagai
ilustrasi :

Tabel 7.1 Tabel Pegawai

Pada tabel 7.1 yang mungkin menjadi superkey adalah atribut NIP. Atribut NIP dan
Nama, atribut NIP dan Alamat, atribut NIP dan Golongan, atribut NIP, Nama dan

Alamat, atribut NIP, Nama dan Golongan.

9
