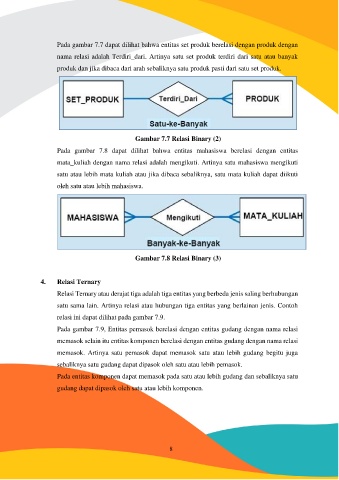

Pada gambar 7.7 dapat dilihat bahwa entitas set produk berelasi dengan produk dengan
nama relasi adalah Terdiri_dari. Artinya satu set produk terdiri dari satu atau banyak
produk dan jika dibaca dari arah sebaliknya satu produk pasti dari satu set produk.
Gambar 7.7 Relasi Binary (2)
Pada gambar 7.8 dapat dilihat bahwa entitas mahasiswa berelasi dengan entitas
mata_kuliah dengan nama relasi adalah mengikuti. Artinya satu mahasiswa mengikuti
satu atau lebih mata kuliah atau jika dibaca sebaliknya, satu mata kuliah dapat diikuti
oleh satu atau lebih mahasiswa.
Gambar 7.8 Relasi Binary (3)
4. Relasi Ternary
Relasi Ternary atau derajat tiga adalah tiga entitas yang berbeda jenis saling berhubungan
satu sama lain. Artinya relasi atau hubungan tiga entitas yang berlainan jenis. Contoh
relasi ini dapat dilihat pada gambar 7.9.
Pada gambar 7.9, Entitas pemasok berelasi dengan entitas gudang dengan nama relasi
memasok selain itu entitas komponen berelasi dengan entitas gudang dengan nama relasi
memasok. Artinya satu pemasok dapat memasok satu atau lebih gudang begitu juga
sebaliknya satu gudang dapat dipasok oleh satu atau lebih pemasok.
Pada entitas komponen dapat memasok pada satu atau lebih gudang dan sebaliknya satu
gudang dapat dipasok oleh satu atau lebih komponen.
