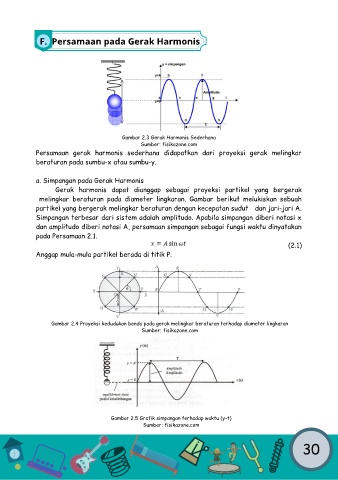

Page 37 - E-MODUL GERAK HARMONIS KELAS X
P. 37
F. Persamaan pada Gerak Harmonis
Gambar 2.3 Gerak Harmonis Sederhana
Sumber: fisikazone.com
Persamaan gerak harmonis sederhana didapatkan dari proyeksi gerak melingkar
beraturan pada sumbu-x atau sumbu-y.
a. Simpangan pada Gerak Harmonis
Gerak harmonis dapat dianggap sebagai proyeksi partikel yang bergerak
melingkar beraturan pada diameter lingkaran. Gambar berikut melukiskan sebuah
partikel yang bergerak melingkar beraturan dengan kecepatan sudut dan jari-jari A.
Simpangan terbesar dari sistem adalah amplitudo. Apabila simpangan diberi notasi x
dan amplitudo diberi notasi A, persamaan simpangan sebagai fungsi waktu dinyatakan
pada Persamaan 2.1.
(2.1)
Anggap mula-mula partikel berada di titik P.
Gambar 2.4 Proyeksi kedudukan benda pada gerak melingkar beraturan terhadap diameter lingkaran
Sumber: fisikazone.com
Gambar 2.5 Grafik simpangan terhadap waktu (y-t)
Sumber: fisikazone.com
30
