Modul Jembatan

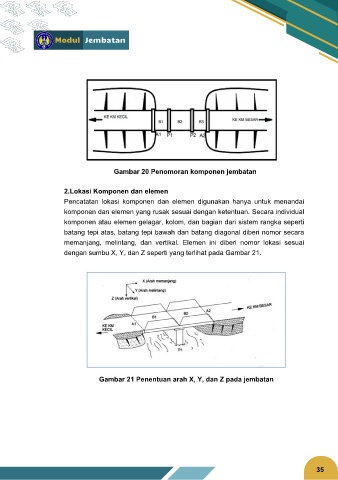

Gambar 20 Penomoran komponen jembatan
2.Lokasi Komponen dan elemen
Pencatatan lokasi komponen dan elemen digunakan hanya untuk menandai
komponen dan elemen yang rusak sesuai dengan ketentuan. Secara individual
komponen atau elemen gelagar, kolom, dan bagian dari sistem rangka seperti
batang tepi atas, batang tepi bawah dan batang diagonal diberi nomor secara
memanjang, melintang, dan vertikal. Elemen ini diberi nomor lokasi sesuai
dengan sumbu X, Y, dan Z seperti yang terlihat pada Gambar 21.
Gambar 21 Penentuan arah X, Y, dan Z pada jembatan
