Modul Jembatan

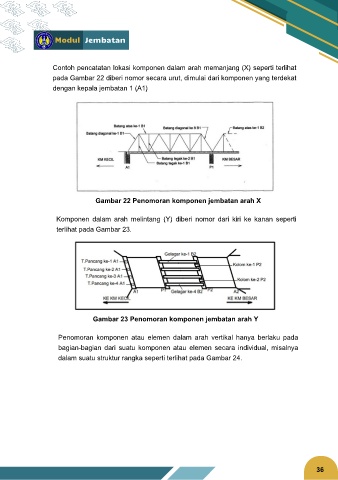

Contoh pencatatan lokasi komponen dalam arah memanjang (X) seperti terlihat

pada Gambar 22 diberi nomor secara urut, dimulai dari komponen yang terdekat
dengan kepala jembatan 1 (A1)

Gambar 22 Penomoran komponen jembatan arah X

Komponen dalam arah melintang (Y) diberi nomor dari kiri ke kanan seperti
terlihat pada Gambar 23.

Gambar 23 Penomoran komponen jembatan arah Y

Penomoran komponen atau elemen dalam arah vertikal hanya berlaku pada
bagian-bagian dari suatu komponen atau elemen secara individual, misalnya
dalam suatu struktur rangka seperti terlihat pada Gambar 24.

36
