Untuk lebih jelasnya perhatikan rangkaian dari sensor ultrasonik
berikut.

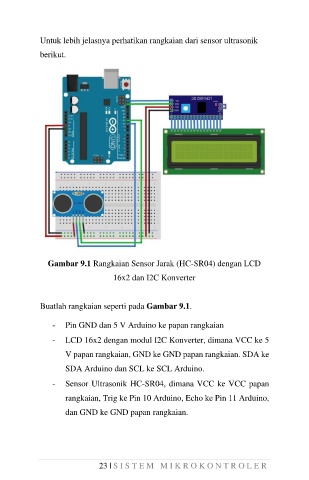

Gambar 9.1 Rangkaian Sensor Jarak (HC-SR04) dengan LCD
16x2 dan I2C Konverter
Buatlah rangkaian seperti pada Gambar 9.1.
- Pin GND dan 5 V Arduino ke papan rangkaian
- LCD 16x2 dengan modul I2C Konverter, dimana VCC ke 5
V papan rangkaian, GND ke GND papan rangkaian. SDA ke
SDA Arduino dan SCL ke SCL Arduino.
- Sensor Ultrasonik HC-SR04, dimana VCC ke VCC papan
rangkaian, Trig ke Pin 10 Arduino, Echo ke Pin 11 Arduino,
dan GND ke GND papan rangkaian.
Project 7 - Sensor Jarak (HC-SR04) dengan Modul LCD 16x2 | 87
