2.9

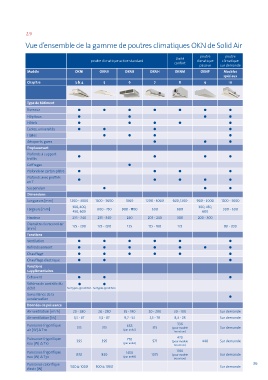

Vue d’ensemble de la gamme de poutres climatiques OKN de Solid Air

poutre poutre
Unité
poutre climatique active standard climatique climatique
confort
passive sur demande
Modèle OKNI OKNV OKNB OKNH OKNM OKNP Modèles
spéciaux
Chapitre 3 & 4 5 6 7 8 9 10

Type de bâtiment
Bureaux
Hôpitaux
Hôtels
Ecoles, universités
Halles
Aéroports, gares
Emplacement
Plafonds à support
treillis
Coffrages
Plafonds en carton-plâtre
Plafonds avec profilés
en T
Suspension
Dimensions
Longueurs [mm] 1200 - 3000 1200 - 3000 1000 1200 - 3000 600, 1200 900 - 3000 1200 - 3000
300, 400, 300, 450,
Largeurs [mm] 600 - 750 900 - 1100 600 600 300 - 600
450, 600 600
Hauteur 235 - 340 235 - 340 240 205 - 240 300 200 - 300
Diamètre du raccord air 125 - 200 125 - 200 125 125 - 160 125 80 - 200
[mm]
Fonctions
Ventilation
Refroidissement
Chauffage
Chauffage électrique
Fonctions
supplémentaires
Extravent
Schéma de contrôle du
débit Sur types 450 et 600 Sur types 450 et 600
Surveillance de la
condensation
Données de puissance
3
Air ventilation [m /h] 20 - 280 20 - 280 35 - 190 20 - 280 30 - 100 Sur demande
Air ventilation [l/s] 5,5 - 87 5,5 - 87 9,7 - 53 5,5 - 78 8,3 - 28 Sur demande
Puissance frigorifique 315 315 638 315 336 Sur demande
air [W] ∆ T10 (par unité) (pour modèle
600x600)
Puissance frigorifique 395 395 770 571 470 440 Sur demande
eau [W] ∆ T10 (par unité) (pour modèle
600x600)
Puissance frigorifique 830 830 1450 1075 1160 Sur demande
eau [W] ∆ T30 (par unité) (pour modèle
600x600)
2.9
Puissance calorifique 500 & 1000 500 & 1000 Sur demande | 36
électr [W]
