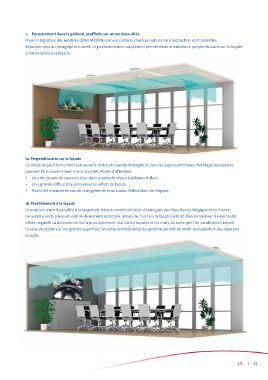

1. Encastrement dans le plafond, soufflerie sur un ou deux côtés
Pour l’intégration des modèles OKNI et OKNH dans le plafond, diverses options de construction sont possibles.
Reportez-vous au paragraphe suivant. Le positionnement au plafond permet deux orientations: perpendiculaire sur la façade
et en parallèle à la façade.

1a. Perpendiculaire sur la façade
Ce mode de positionnement est souvent utilisé en Grande-Bretagne et dans les pays scandinaves. Avantage: les besoins
peuvent être couverts avec moins d’unités. Points d’attention:
• plus de risques de courants d’air dans la zone de séjour (collision de flux)
• plus grande difficulté à compenser les effets de façade
• flexibilité moindre en cas de changements futurs dans l’affectation de l’espace

1b. Parallèlement à la façade
Le positionnement parallèle à la façade est fréquemment utilisé en Allemagne, aux Pays-Bas en Belgique et en France.
L’ensemble de la pièce est ventilé de manière optimale. L’envoi du flux vers la façade permet d’en compenser les éventuels
effets négatifs. La descente de l’air a principalement lieu via les façades et les murs, de sorte que l’air conditionné atteint
la zone de séjour via une grande superficie. En outre, la modularité du système permet de revoir la disposition des lieux par
la suite.
