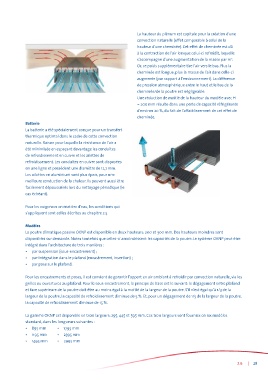

La hauteur du plénum est capitale pour la création d’une
convection naturelle (effet comparable à celui de la
hauteur d’une cheminée). Cet effet de cheminée est dû
à la contraction de l’air lorsque celui-ci refroidit, laquelle
3
s’accompagne d’une augmentation de la masse par m .
Or, ce poids supplémentaire tire l’air vers le bas. Plus la
cheminée est longue, plus la masse de l’air dans celle-ci
augmente (par rapport à l’environnement). La différence
de pression atmosphérique entre le haut et le bas de la
cheminée/de la poutre est négligeable.
Une réduction de moitié de la hauteur du modèle avec H
= 200 mm résulte dans une perte de capacité réfrigérante
d’environ 20 %, du fait de l’affaiblissement de cet effet de
cheminée.
Batterie
La batterie a été spécialement conçue pour un transfert
thermique optimal dans le cadre de cette convection
naturelle. Raison pour laquelle la résistance de l’air a
été minimisée en espaçant davantage les conduites
de refroidissement en cuivre et les ailettes de
refroidissement. Les conduites en cuivre sont disposées
en une ligne et possèdent une diamètre de 12,7 mm.
Les ailettes en aluminium sont plus épais, pour une
meilleure conduction de la chaleur. Ils peuvent aussi être
facilement dépoussiérés lors du nettoyage périodique (le
cas échéant).

Pour les exigences en matière d’eau, les conditions qui
s’appliquent sont celles décrites au chapitre 2.5.

Modèles
La poutre climatique passive OKNP est disponible en deux hauteurs: 200 et 300 mm. Des hauteurs moindres sont
disponibles sur demande. Notez toutefois que celles-ci amoindrissent les capacités de la poutre. Le système OKNP peut être
intégré dans l’architecture de trois manières :
• par suspension (sous-encastrement) ;
• par intégration dans le plafond (encastrement, insertion) ;
• par pose sur le plafond.

Pour les encastrements et poses, il est convient de garantir l’apport en air ambiant à refroidir par convection naturelle, via les
grilles ou ouvertures au plafond. Pour le sous-encastrement, le principe de base est le suivant: le dégagement entre plafond
et face supérieure de la poutre doit être au moins égal à la moitié de la largeur de la poutre. S’il n’est égal qu’à 1/3 de la
largeur de la poutre, la capacité de refroidissement diminue de 5 %. Et, pour un dégagement de 1/5 de la largeur de la poutre,
la capacité de refroidissement diminue de 15 %.

La gamme OKNP est disponible en trois largeurs: 295, 445 et 595 mm. Ces trois largeurs sont fournies en six modèles
standard, dans les longueurs suivantes :
• 895 mm • 1795 mm
• 1195 mm • 2395 mm
• 1495 mm • 2995 mm
