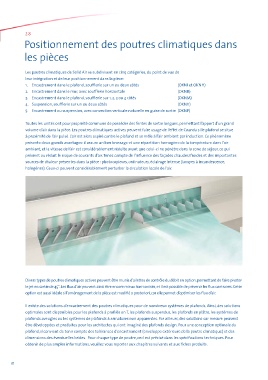

2.8
Positionnement des poutres climatiques dans

les pièces

Les poutres climatiques de Solid Air se subdivisent en cinq catégories, du point de vue de
leur intégration et de leur positionnement dans la pièce:
1. Encastrement dans le plafond, soufflerie sur un ou deux côtés (OKNI et OKNH)
2. Encastrement dans le mur, avec soufflerie horizontale (OKNB)
3. Encastrement dans le plafond, soufflerie sur 1, 2, 3 ou 4 côtés (OKNM)
4. Suspension, soufflerie sur un ou deux côtés (OKNV)
5. Encastrement ou suspension, avec convection verticale naturelle en guise de sortie (OKNP)

Toutes les unités ont pour propriété commune de posséder des fentes de sortie longues, permettant l’apport d’un grand
volume d’air dans la pièce. Les poutres climatiques actives peuvent faire usage de l’effet de Coanda si le plafond se situe
à proximité de l’air pulsé. L’air est alors aspiré contre le plafond et se mêle à l’air ambiant par induction. Ce phénomène
présente deux grands avantages: il assure un bon brassage et une répartition homogène de la température dans l’air
ambiant, et la vitesse de l’air est considérablement réduite avant que celui-ci ne pénètre dans la zone de séjour, ce qui
prévient ou réduit le risque de courants d’air. Tenez compte de l’influence des façades chaudes/froides et des importantes
sources de chaleur présentes dans la pièce : photocopieurs, ordinateurs, éclairage intense (lampes à incandescence,
halogènes). Ceux-ci peuvent considérablement perturber la circulation locale de l’air.

Divers types de poutres climatiques actives peuvent être munis d’ailettes de contrôle du débit en option, permettant de faire pivoter
le jet en sortie de 45°. Les flux d’air peuvent ainsi être encore mieux harmonisés, et il est possible de prévenir les flux contraires. Cette
option est aussi idéale si l’aménagement de la pièce est modifié a posteriori, car elle permet d’optimiser les flux d’air.

Il existe des solutions d’encastrement des poutres climatiques pour de nombreux systèmes de plafonds. Ainsi, des solutions
optimales sont disponibles pour les plafonds à profilés en T, les plafonds suspendus, les plafonds en plâtre, les systèmes de
plafonds aveugles ou les systèmes de plafonds à armatures non apparentes. Par ailleurs, des solutions sur mesure peuvent
être développées et produites pour les architectes qui ont imaginé des plafonds design. Pour une conception optimale du
plafond, il convient de tenir compte des tolérances d’encastrement (enveloppe extérieure de la poutre climatique) et des
dimensions des éventuelles brides. Pour chaque type de poutre, ceci est précisé dans les spécifications techniques. Pour
obtenir de plus amples informations, veuillez vous reporter aux chapitres suivants et aux fiches produits.
