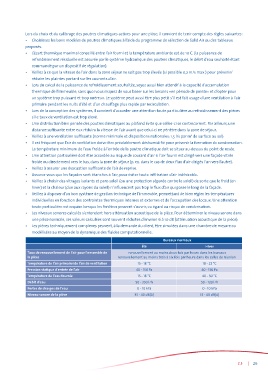

Lors du choix et du calibrage des poutres climatiques actives pour une pièce, il convient de tenir compte des règles suivantes:
• Choisissez les bons modèles de poutres climatiques à l’aide du programme de sélection de Solid Air ou des tableaux
proposés.
• L’écart thermique maximal conseillé entre l’air fourni et la température ambiante est de 10 C. (la puissance de
refroidissement résiduelle est assurée par le système hydraulique des poutres climatiques, le débit d’eau souhaité étant
commandé par un dispositif de régulation).
• Veillez à ce que la vitesse de l’air dans la zone séjour ne soit pas trop élevée (si possible 0,2 m/s max.) pour prévenir/
réduire les plaintes portant sur les courants d’air.
• Lors du calcul de la puissance de refroidissement souhaitée, soyez aussi bien attentif à la capacité d’accumulation
thermique de l’immeuble, sans quoi vous risquez de vous baser sur les besoins «en période de pointe» et d’opter pour
un système trop puissant et trop onéreux. Le système peut aussi être plus petit s’il est fait usage d’une ventilation à l’air
primaire pendant les nuits d’été et d’un chauffage plus rapide par recirculation.
• Lors de la conception des systèmes, il convient d’accorder une attention toute particulière au refroidissement des pièces
si le taux de ventilation est trop élevé.
• Une distribution bien pensée des poutres climatiques au plafond évite que celles-ci se contrecarrent. Par ailleurs, une
distance suffisante entre eux réduira la vitesse de l’air avant que celui-ci ne pénètre dans la zone de séjour.
• Veillez à une ventilation suffisante (norme minimale et dispositions nationales: 1,5 l/s par m de surface au sol).
2
• Il est fréquent que l’air de ventilation doive être préalablement déshumidifié pour prévenir la formation de condensation.
La température minimum de l’eau froide à l’entrée de la poutre climatique doit se situer au-dessus du point de rosée.
• Une attention particulière doit être accordée au risque de courant d’air si l’air fourni est dirigé vers une façade vitrée
froide ou directement vers le bas, dans la zone de séjour (p. ex. dans le cas de deux flux d’air dirigés l’un vers l’autre).
• Veillez à assurer une évacuation suffisante de l’air de reprise.
• Assurez-vous que les façades sont étanches à l’air, pour éviter toute infiltration d’air indésirable.
• Veillez à choisir des vitrages isolants et pare-soleil (ou une protection séparée contre le soleil) de sorte que le froid (en
hiver) et la chaleur (due aux rayons du soleil) n’influencent pas trop le flux d’air qui passe le long de la façade.
• Veillez à disposer d’un bon système de gestion technique de l’immeuble, permettant de bien régler les températures
individuelles en fonction des contraintes thermiques internes et externes et de l’occupation des locaux. Une attention
toute particulière est requise lorsque les fenêtres peuvent s’ouvrir, eu égard au risque de condensation.
• Les niveaux sonores calculés s’entendent hors atténuation acoustique de la pièce. Pour déterminer le niveau sonore dans
une pièce normale, ces valeurs calculées sont souvent réduites d’environ 6 à 10 dB (atténuation acoustique de la pièce).
• Les pièces techniquement complexes peuvent, à la demande du client, être simulées dans une chambre de mesure ou
modélisées au moyen de la dynamique des fluides computationnelle.
Bureaux normaux
Été Hiver
Taux de renouvellement de l'air pour l'ensemble de renouvellement au moins deux fois par heure dans les bureaux
la pièce renouvellement au moins trois à six fois par heure dans les salles de réunion
Température de l'air primaire/de l'air de ventilation 15 - 18 °C 18 - 22 °C
Pression statique d'entrée de l'air 40 - 150 Pa 40 - 150 Pa
Température de l'eau fournie 15 - 18 °C 40 - 50 °C
Débit d'eau 50 - 350 l/h 50 - 120 l/h
Pertes de charges de l'eau 0 - 10 kPa 0 - 10 kPa
Niveau sonore de la pièce 35 - 40 dB(A) 35 - 40 dB(A)
