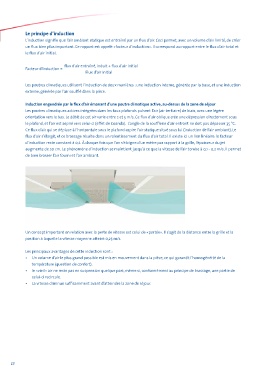

Le principe d’induction
L’induction signifie que l’air ambiant statique est entraîné par un flux d’air. Ceci permet, avec un volume d’air limité, de créer
un flux bien plus important. Ce rapport est appelé «facteur d’induction». Il correspond au rapport entre le flux d’air total et
le flux d’air initial.

flux d’air entraîné, induit + flux d’air initial
Facteur d’induction =
Flux d’air initial

Les poutres climatiques utilisent l’induction de deux manières : une induction interne, générée par la buse, et une induction
externe, générée par l’air soufflé dans la pièce.

Induction engendrée par le flux d’air émanant d’une poutre climatique active, au-dessus de la zone de séjour
Les poutres climatiques actives intégrées dans les faux plafonds pulsent l’air (air tertiaire) de biais, avec une légère
orientation vers le bas. Le débit de cet air varie entre 2 et 5 m/s. Ce flux d’air oblique crée une dépression directement sous
le plafond, et l’air est aspiré vers celui-ci (effet de Coanda). L’angle de la soufflerie d’air entrant ne doit pas dépasser 35 °C.
Ce flux d’air qui se déplace à l’horizontale sous le plafond aspire l’air statique situé sous lui (induction de l’air ambiant). Le
flux d’air s’élargit, et ce brassage résulte dans un ralentissement du flux d’air total. Il existe ici un lien linéaire: le facteur
d’induction reste constant à 0,2. À chaque fois que l’on s’éloigne d’un mètre par rapport à la grille, l’épaisseur du jet
augmente de 20 cm. Le phénomène d’induction se maintient jusqu’à ce que la vitesse de l’air tombe à 0,1 - 0,2 m/s. Il permet
de bien brasser l’air fourni et l’air ambiant.

Un concept important en relation avec la perte de vitesse est celui de «portée». Il s’agit de la distance entre la grille et la
position à laquelle la vitesse moyenne atteint 0,25 m/s.

Les principaux avantages de cette induction sont :
• Un volume d’air le plus grand possible est mis en mouvement dans la pièce, ce qui garantit l’homogénéité de la
température (question de confort).
• le «vieil» air ne reste pas en suspension quelque part, même si, conformément au principe de brassage, une partie de
celui-ci recircule.
• La vitesse diminue suffisamment avant d’atteindre la zone de séjour.

23
